    ZM-7202
    2014-12-3 16:23:55

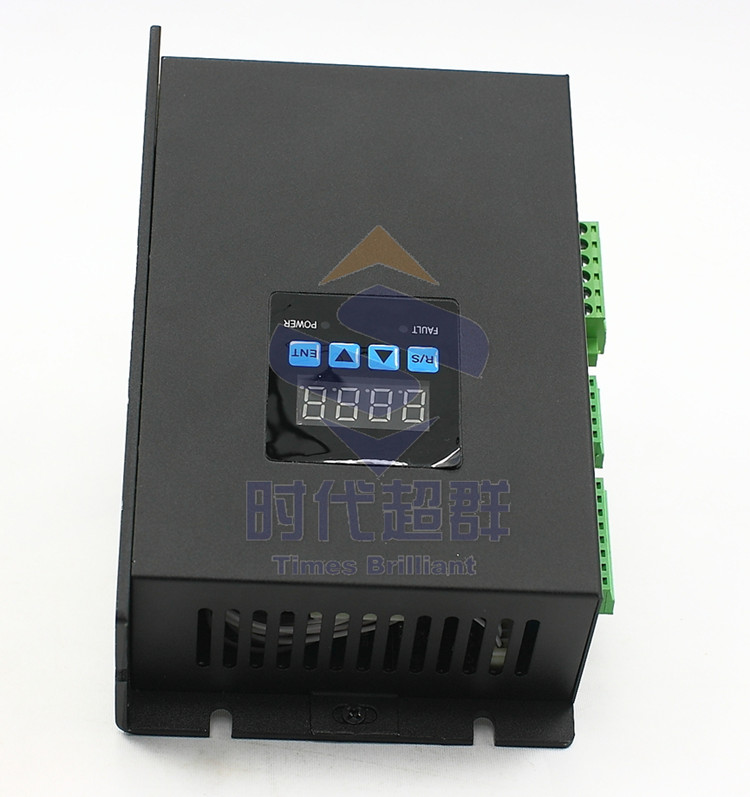

    ZM-7202产品展示





    ZM-7202产品特征:



          1. 系统特性:

    输入电源 AC85~265VAC 50/60Hz

    连续输出电流: 2A,适合400W以下的无刷电机

    最大输出电流: 3A

    使用温度 0~+45°C

    保存温度 -20~+85°C

    使用及保存湿度 <85% [不结霜条件]

    构造 壁挂箱体式

    2. 基本特性

    冷却方式 : 散热器方式

    控制信输入输出信号 :全隔离

    保 护 机 能: 过电流、过热过速度过电压欠压控制电源异常

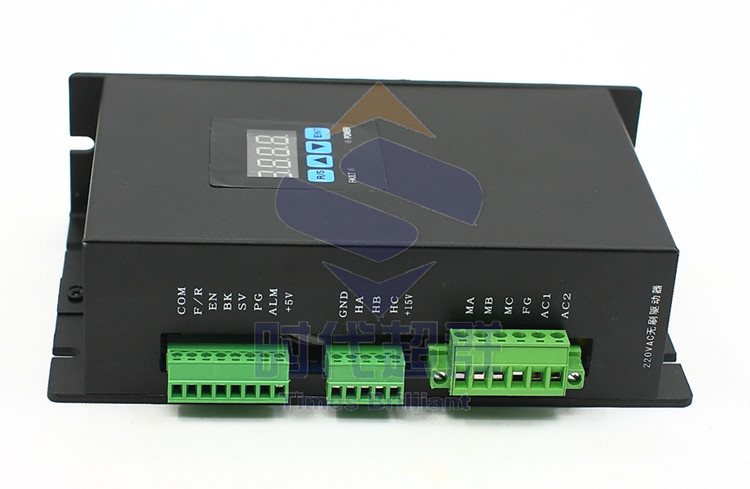

    ZM-7202接口定义:





    控制接口

    序号

    名称

    说明

    1

    COM

    公共端口

    2

    F/R

    正反转控制端(对应COM

    3

    EN

    启动停止(对应COM

    4

    BR

    控制信号刹车端(对应COM

    5

    SV

    模拟量信号输入端口

    6

    PG

    速度信号输出端

    7

    ALARM

    报警输出端

    8

    +5V

    +5V电源输出端口

    霍尔传感器信号端

    序号

    名称

    说明

    1

    GND

    霍尔传感器电源地线

    2

    HA

    霍尔传感器A

    3

    HB

    霍尔传感器B

    4

    HC

    霍尔传感器C

    5

    +15V

    霍尔传感器电源输入端

    电源和电机接线端

    序号

    名称

    说明

    1

    MA

    无刷电机绕组A( U)

    2

    MB

    无刷电机绕组B( V )

    3

    MC

    无刷电机绕组C( W )

    4

    FG

    地线

    5

    交流220VAC

    AC1

    6

    交流220VAC

    AC2

    POWER电源指示灯    亮表示电源正常;灭表示电源异常

    FAULT状态指示灯    亮表示工作模式;闪表示保护模式



    ZM-7202功能与使用





    调速方式

    本驱动器提供以下两种调速方式用户可任选一种:

    内部电位器调速: 逆时针旋转驱动器面板上的电位器电机转速减小,顺时针则转速增大。用户使用外部输入调速时必须将电位器设于最小状态。

    外部输入调速将外接电位器的两个固定端分别接于驱动器的GND和+5v一端,将调节端接于SV端即可使用外接电位器(5K~100K)调速,也可以通过其它的控制单元(如PLC、单片机等)输入模拟电压到SV端实现调速(相对于GND),SV端口的接受范围为DC OV~+5V,对应电机转速为0~额定转速。

    也可使用外部数字信号调速:在SV 与GND 之间可以施加幅值为5V,频率为 1KHz~2KHz 的脉宽数字信号(PWM)进行调速,电机转速受其占空比线性调节。这时可以通过调整 R-SV 电位器对SV 数字信号幅值进行0~1.0 比率 衰减处理,一般将 R-SV 调到1.0,对SV 输入数字信号不做衰减处理。

    电机运行/停止控制(EN)

    通过控制端子EN相对于GND的通、断可以控制电机的运行和停止。当控制端子导通时电机运行,断开电机停止。使用运行/停止端控制电机停止时,电机为自然停车,其运动规律与负载惯性有关。

    电机正/反转控制(F/R)

    通过控制端子F/R与端子GND的通、断可以控制电机的运转方向。当F/R与端子GND不接通时,电机顺时针运行(面对电机轴),反之则电机逆时针方向运转;为避免驱动器的损坏在改变电机转向时,应先使电机停止运动后,再操作改变转向,避免在电机运行中进行运转方向操作。

    制动停机(BREAK)

    通过控制端子BK扮与端子GND的通、断可以控制电机的制动停机。当控制端子BK与端子GND断开时,电机运行,接通时电机快速制动停止,制动停机比自然停机快,具体停机时间与用户系统的负载惯量有关。因制动停机对电气和机械均有冲击,如无特殊停机要求应采用自然停机。

    电机转速信号输出(PG)

    速度脉冲输出,该端口为OC 输出(30V/10mA max),要得到信号应与电源之间接 3KΩ~10KΩ上拉电阻。该端将输出频率与电机转速成正比的固定脉 宽 (50uS)负脉冲串,电机每转的输出脉冲个数为3 x N, N 为电机的极数。例:2对极即四极电机每转12个脉冲.当电机转速为500转/分时端子PG的输出脉冲为6000个。

    报警输出

    驱动器报警输出,该端口为OC 输出(30V/10mA max)。要得到信号应与电源之间接 3KΩ~10KΩ上拉电阻。报警时该端与GND 导通(低电平),同时驱动器自行停止工作处于报警状态。

    驱动器故障

    驱动器内部出现过压或过流时驱动器进入保护状态,驱动器会自动停止工作,电机停止,驱动器上的蓝灯为闪砾,只要将使能端重新复位(即EN与GND断开)或是断电,驱动器才能解除报警。发生此故障请检查电机接线。

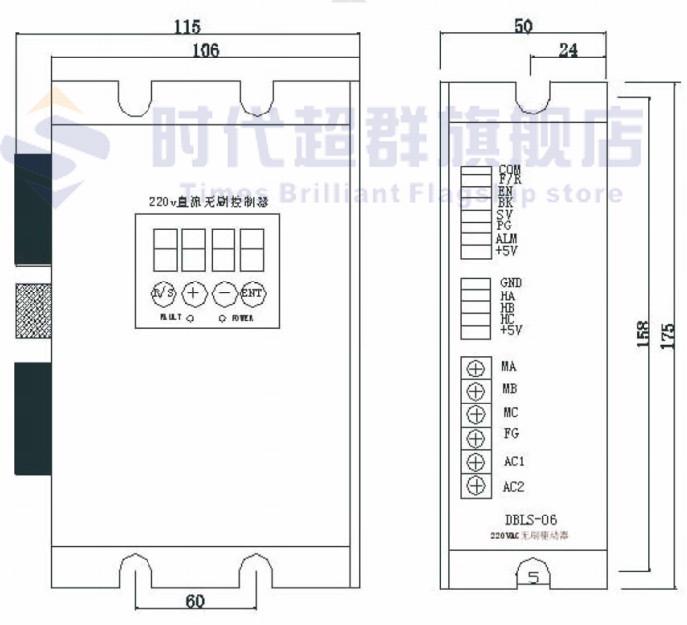

    ZM-7202尺寸图:







    注:ZM-7202此型号是根据直流无刷驱动器命名规则制定的。
