    80BL89S50-445TK0
    2014-12-2 12:22:34



    · 品牌: 时代超群
    · 产品属性: 直流无刷电机
    · 产品型号: 80BL89S50-445TK0
    · 额定电压(V): 48
    · 额定功率(W): 500
    · 额定转速(rpm): 4500

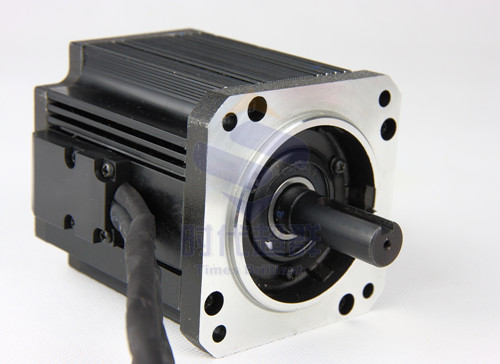

     80BL89S50-445TK0产品展示

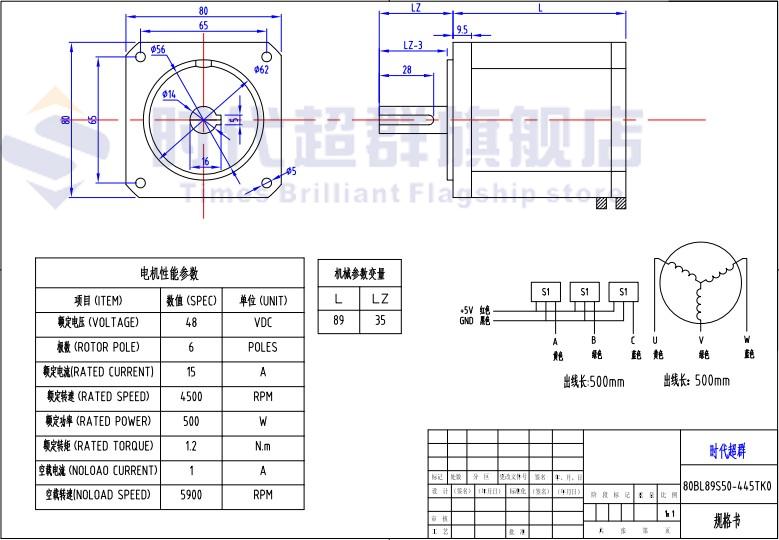

    80BL89S50-445TK0产品参数尺寸图



    型号

    额定电压

    V

    额定功率

    W

    额定转矩

    N.M

    峰值转矩

    N.M

    额定电流

    A

    峰值电流

    A

    额定转速

    RPM

    空载转速

    RPM

    电阻

    Ω

    极数

    80BL89S50-445TK0

    48

    500

    1.2

    2.4

    15

    30

    4500

    5900

    0.08

    6



    80BL89S50-445TK0接线定义



    电机输出

    电机输出

     电机输出

    霍尔信号

     霍尔信号

     霍尔信号

     霍尔电源

    霍尔电源

     w

    hw

    hv

    hu

    h+

    h-

    (蓝)

    绿(宗)

    (黑)

    蓝

    绿

    黄

    红

    黑





    注:80BL89S50-445TK0此型号是根据直流无刷电机命名规则制定的。
