    ZM-6405E
    2014-12-2 12:10:34

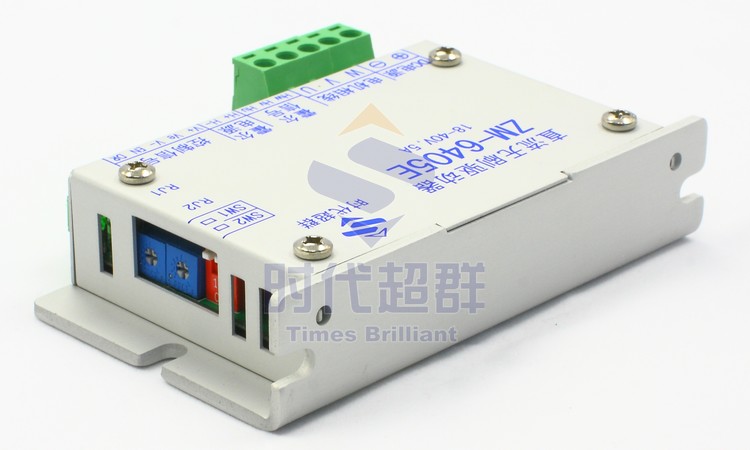

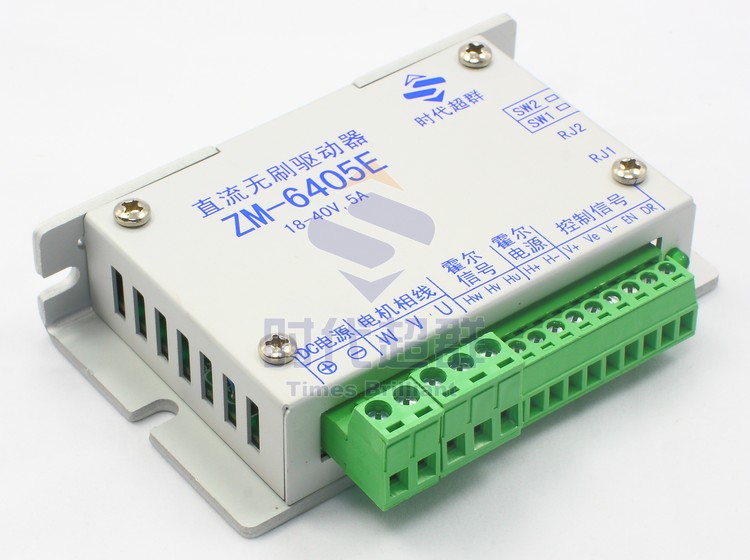

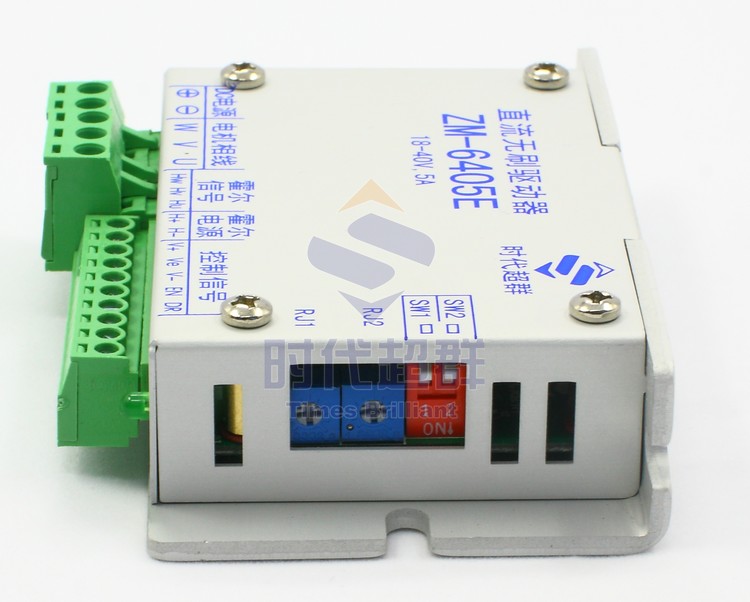

    ZM-6405E产品展示



    ZM-6405E产品性能参数

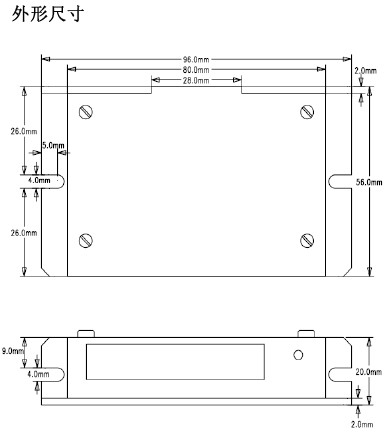

    ZM-6405E尺寸图

    注:ZM-6405E此型号是根据无刷驱动器命名规则制定的。



    产品特点



    • 高集成度高可靠性无刷直流(BLDC)电机控制器
    • 三相全桥,PWM斩波方式
    • 闭环稳速,大负载时电机仍能保持转速
    • 纯硬件设计,高速度,高抗干扰能力
    • 周波限电流方式,保护更加精确快速
    • 低发热,大功率



    主要功能



    • 欠电压(13V)、过热(>150)自动保护
    • 堵转6秒自动保护
    • 霍尔错误保护
    • 输出限流线性可调:1.5-5A
    • 支持内置电位器、外接电位器、模拟电压和PWM调速
    • 带有使能功能
    • 具有缓启动功能,避免电流过冲,有效保护电机





    产品工作条件





    项目

    最小

    额定

    最大

    单位

    环境温度

    -30



    60

    输入电压(DC)

    18



    40

    V

    输出电流

    1.5



    5

    A

    适用电机转速

    0



    20000

    rpm

    霍尔信号电压

    4.5

    5

    5.5

    V

    霍尔驱动电流



    10



    mA

    外接调速电位器



    10K



    Ω

    模拟调速电压(Ve)

    0



    5

    V

    PWM调速信号电压

    4.5



    5.5

    V

    PWM调速信号占空比

    0



    100

    %

    控制接口电压

    H

    3

    5

    24

    V

    L

    0

    0

    0.5

    V



    接口定义





    名称

    说明

    /负极

    直流电源输入,18-40V

    U,V,W

    驱动输出,接电机相线

    Hu,Hv,Hw

    霍尔信号,接电机霍尔信号线

    H+,H-

    霍尔电源,接电机霍尔电源线

    V+

    外接电位器调速正极,不使用时悬空。

    Ve

    外接调速信号,可外接电位器、模拟电压或PWM注①

    V-

    外接调速参考地

    EN

    使能,当拨码SW2off状态时,悬空或高电平时为正常,低电平待机,当拨码SW2on状态时,悬空或高电平为待机,低电平为正常。

    DR

    方向,悬空或高电平时为正转,低电平反转

    电源灯

    绿色,通电后长亮

    RJ1

    电机启动的快慢变化

    RJ2

    内部调速电位器,顺时针旋转,电机转速由0-100%

    SW1拨码

    内外部调速切换,ON:内部  OFF:外部

    SW2拨码

    使能功能切换,ON:高电平悬空为待机,OFF:低电平待机



    注①:使用此功能时请确认驱动器侧面的“切换”拨码为OFF状态
