    主流步进驱动IC选型指南
    2014-3-7 10:08:42

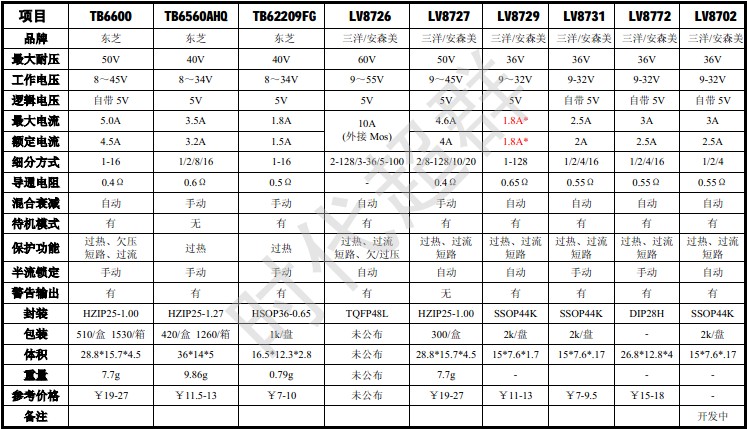

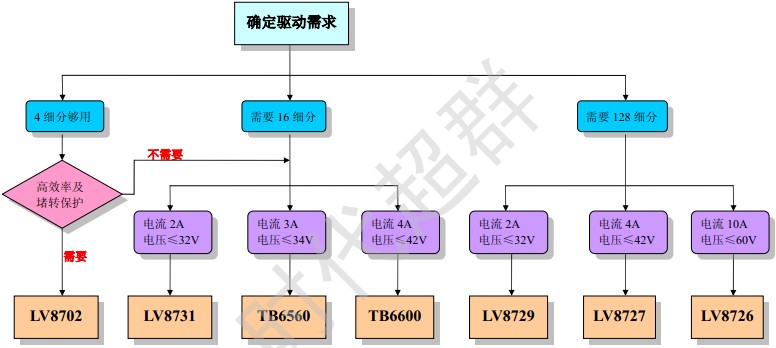

    主流步进IC选型参考

    特点点评:
    1.  TB6600作为东芝最新的大功率驱动IC,拥有最大
    50V@5A驱动能力,最高16细分,适用于部分86及全系列57步进电机,芯片自带欠压、过
    流、短路保护,而且自带5V逻辑电源,和LV8727并列为目前最高性价比的大功率驱动IC。
    2.  TB6560AHQ无疑是目前应用最多最广泛的步进驱动IC,适用于57及以下步进电机,由于出货量大所以价格便宜,且现货充足。
    3.  TB62209是最成熟的表贴式步进驱动IC之一,也曾经是性价比最高的42系列步进驱动芯片,但正逐渐被LV8731所取代。
    4.  LV8726是三洋针对于大中华区特别设计的一款驱动IC,电压高达60V,因为是外接Mosfet所以电流可以达到10A,最大128细分,且具有目前
    所有主流驱动IC的功能,目前还在内部测试中,预计今年下半年可以面市。
    5.  LV8727是三洋已经批量供货的最大功率驱动IC,前身是三洋给国内某公司定制的THB8128,三洋被安森美收购后将此IC做了工艺升级并小幅改
    善了封装方式,拥有最大
    50V@4.6A驱动能力,虽然稍逊于东芝的TB6600,但此IC细分数高达128,除了常用的保护功能外,还带有自动半流
    功能,价格也与TB6600相当,因此和TB6600并列为最高性价比大功率驱动IC。
    6.  LV8729是目前性价比最高的高细分表贴驱动IC,前身是三洋给国内某公司定制的THB6128,三洋被安森美收购后同样将此IC做了工艺升级,且
    大幅改善了封装和管脚排列方式,适用于部分57、全系列42及以下电机。
    7.  LV8731是三洋推出的非常成功的一款马达驱动IC,被誉为同级别中最高性价比,原本三洋的策略是剑指东芝的TB62209,但经过测试我们发现
    参数和驱动能力完全超越后者,已经和Allegro最成熟的A3977同一水准,且凭借新的工艺、多重保护以及自带逻辑5V,使得A3977也只能望尘
    莫及。因此在2A以内电流的应用中,如果没有高细分的要求,LV8731是最好的选择。
    8.  LV8772是在LV8731取得成功后,为实现更大电流做的一种尝试,保持原有功能不变,封装采用更大的DIP方式,并且预留了金属散热接触面,
    适用于大多数57电机。
    9.  LV8702是业界唯一一款带有高效率模式的驱动IC,拥有
    36V@3A驱动能力,可适用于大多数57系列、全系列42及以下步进电机,带有过流、
    短路和过热保护,自带5V逻辑电源。此芯片最大的特点是可以根据负载情况自动调节输出电流大小,以使整个步进系统达到安静、高效、节能
    和低发热的目的,并且大大减少了发热,另外此芯片还带有堵转输出报警功能。
